• PGMA

    Bramowe centrum obróbcze do dużych obciążeń ze stałą belką


    Wysoka precyzja

    Wysoka prędkość

    Wysoka elastyczność

    Potężne funkcje


    • PGMA
    • PGMA

NAJWAŻNIEJSZE



Projekt belki stałej z ruchomym stołem roboczym


Stół roboczy jest ruchomy (oś X), wrzeciono porusza się wzdłuż belki (oś Y), a tłok porusza się w górę i w dół (oś Z)


Większa sztywność, lepsza dynamika i precyzja


Stała struktura belki ma dobrą sztywność, dużą nośność wrzeciona, która może wytrzymać większą intensywność obróbki.

Prosta konstrukcja z lekkimi częściami ruchomymi ułatwia kontrolowanie deformacji podczas obróbki.

Krótka odległość między belką a stołem warsztatowym w celu uzyskania większej stabilności, lepszej dynamiki i dokładności.







Doskonały do obróbki ciężkiej i sztywnej


Przyjęcie prostokątnej dwukolumnowej konstrukcji bramowej, która ma wystarczającą sztywność do obciążenia we wszystkich kierunkach i skrętach, zapewnia wysoką dokładność obróbki w oparciu o wysoką wytrzymałość obróbki.


①Siodło jest wyposażone w 7 suwaków zapewniających dobre właściwości antysejsmiczne

② Odległość od środka wrzeciona do powierzchni prowadzącej osi Y jest niewielka, a moment obrotowy jest mały

③Duży przekrój poprzeczny belki i rozpiętość szyny prowadzącej

④Prowadnica osi Y przyjmuje importowaną prowadnicę o dużej wytrzymałości


Wysoką szybkość reakcji osiąga się dzięki podwójnemu serwonapędowi osi Z

Podwójne serwo osi Z realizuje ruch w środku ciężkości, zapewniając równowagę sił (F) po obu stronach, eliminując moment obrotowy generowany podczas jazdy. Podczas przyspieszania uzyskuje się wysoką responsywność i synchronizację, dzięki czemu uzyskuje się stabilną dokładność obróbki.

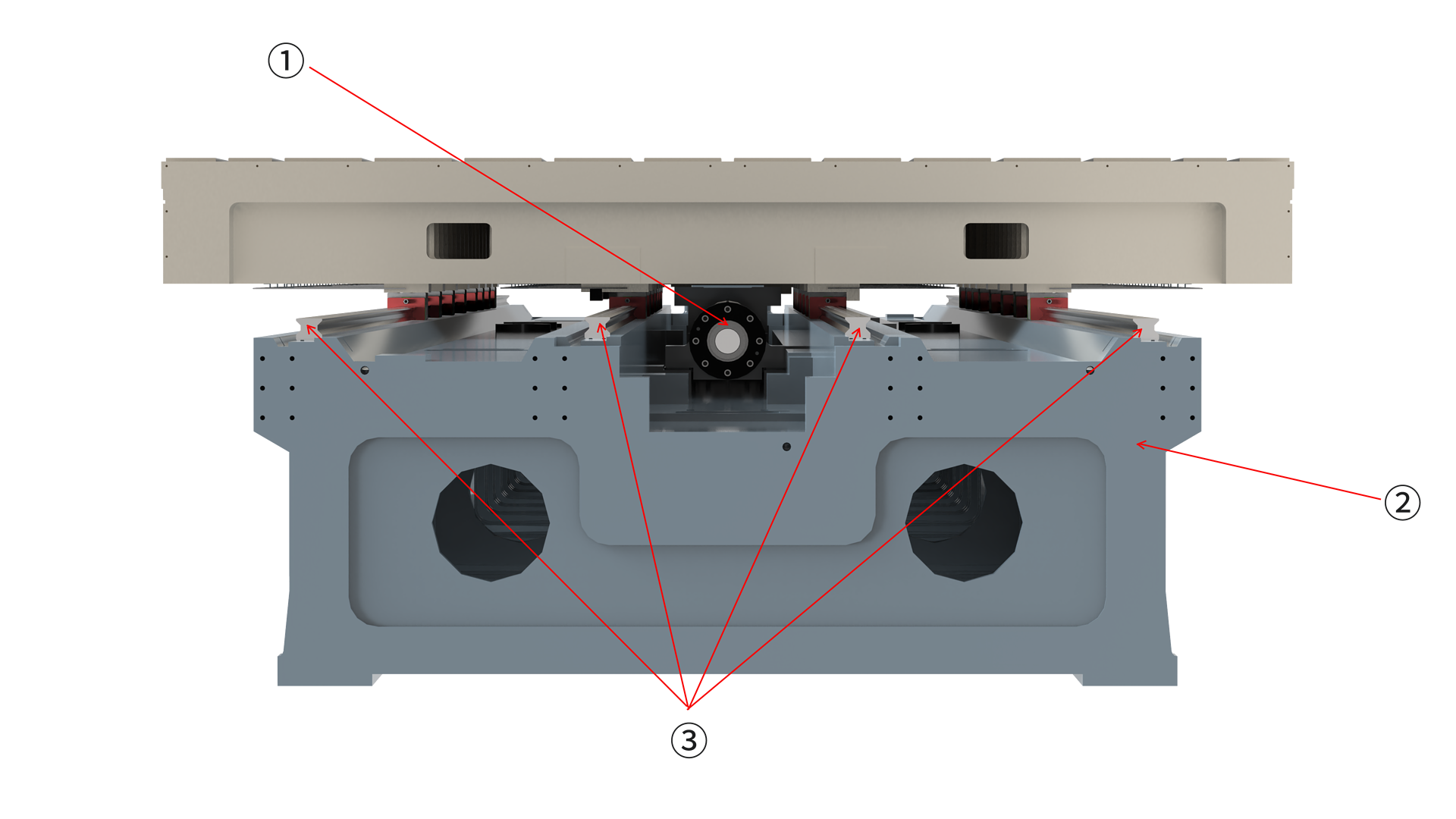

Łoże maszyny o dużej sztywności zapewnia stabilną obróbkę


①Jedź środkiem ciężkości, aby uzyskać dobre prowadzenie

Śruba jest zainstalowana w pozycji środka ciężkości, zapewnia sztywność i stabilność


② Stół roboczy ma małe zwisy i wysoką sztywność


③Łóżko z czterema prowadnicami

Przyjmuje importowaną prowadnicę liniową o wysokiej precyzji, wysokiej sztywności, małym tarciu, długoterminowej dokładności.






Jednostka wrzeciona o wysokiej wytrzymałości



①Rozsądna pozycja instalacji silnika

Ciepło wytwarzane podczas obróbki jest odprowadzane do góry


② Przyjmuje sztywne sprzęgło

Szybsza dynamiczna reakcja


③ Łożysko wrzeciona o większej wytrzymałości

Przy większej średnicy łożyska wrzeciona konstrukcja wrzeciona jest bardziej stabilna.


④Chłodzenie wrzeciona

Zmniejsz wpływ nagrzewania podczas obróbki na dokładność wrzeciona.







Najwyższej klasy system sterowania numerycznego o wysokiej stabilności obróbki


Zastosowano system CNC firmy Siemens i Fanuc

Z potężnymi funkcjami i transmisją danych na pełnym poziomie

Przyjmuje modułową i otwartą architekturę o wysokiej skalowalności

Zwiększ elastyczność i produktywność obrabiarki


PODSTAWOWE INFORMACJE

· Maszyna integruje potężne funkcje wiercenia, frezowania, wytaczania, rozszerzania, rozwiercania, sztywnego gwintowania, interpolacji liniowej, interpolacji łuku, interpolacji spiralnej, uzupełniania, połączenia trzech współrzędnych.

· Obróbka różnych przedmiotów metalowych, takich jak duże części, części płytowe, części skorupowe, formy i inne precyzyjne części.

· Szeroko stosowane w branżach takich jak przemysł stoczniowy, wytwarzanie energii, ciężkie maszyny, produkcja form itp.





KONFIGURACJA

Standardowa konfiguracja


System CNC Siemensa 828D

Prędkość obrotowa wrzeciona 4500 obr./min

Przekładnia wrzeciona

Całkowicie zamknięty kwadratowy baran

System stałej temperatury wrzeciona

Pneumatyczny system smarowania

Zabezpieczenie prowadnicy osi X/Y

Zewnętrzny system chłodzenia (powietrze/woda)

Śrubowy przenośnik wiórów

Instalacja fundamentu

Sztywne stukanie

Trójkolorowa lampka alarmowa

Urządzenie oświetleniowe maszyny

Przenośna jednostka ręczna

Stacja z przyciskiem

Akcesoria z maszyną


Opcjonalna konfiguracja


System CNC Fanuc Oi-F PLUS

Prędkość obrotowa wrzeciona 6000 obr./min

24-miejscowy magazyn narzędzi (pionowa wymiana narzędzi)

Magazyn narzędzi na 30 miejsc (pionowa wymiana narzędzi)

Magazyn narzędzi na 40 miejsc (zmiana narzędzia w pionie/poziomie)

Magazyn narzędzi na 60 miejsc (zmiana narzędzia w pionie/poziomie)

Automatyczna, wąska głowica kątowa 90°

Automatyczna głowica kątowa 90°

Automatyczna głowica przedłużająca

Zmieniacz głowicy akcesoriów (automatyczny)

Sterowanie w pętli zamkniętej enkodera liniowego

Stół obrotowy 4-osiowy

Chłodzenie przez wrzeciono (TSC)

Palety na wymianę

Inspekcja przedmiotu obrabianego

Wykrywanie narzędzia



DANE TECHNICZNE


RzeczyJednostkaPGMA2040/60PGMA2540/60/80PGMA3060/80/100
Podróżoś Xmm4200/62004200/6200/82006200/8200/10200
oś Ymm320036504200
oś Zmm1200
Nos wrzeciona do stołumm300 - 1500
Odległość między kolumnamimm280032003700
Stół do pracyRozmiarmm2000*4000/60002500*4000/6000/80003000*6000/8000/10000
Maks. obciążenieT20/2522/30/4030/40/45
Szerokość/Odległość/Liczba rowków teowych/28-200-928-200-1128-200-13
Jednostka wrzecionaTyp/Mechaniczny
MockW22/30
Prędkośćobr./min10~4500
Moment obrotowyNm1076/1469
Stożek/BT50
Kwadratowy baranmm400*400
PosuwySzybko na X/Y/Zm/min15/15/1012/15/1010/15/10
Szybkość posuwu cięcia X/Y/Zm/min6/6/6
WymiarWysokość maszynymm6350
Szerokość maszynymm700077008200
Długość maszynymm12150/1615012150/16150/2000018200/20750/22750
Ciężar maszynyT45/5560/70/8580/90/100
