• PGMB

    Centrum obróbcze do dużych obciążeń z belką kroczącą


    Wysoka precyzja

    Wysoka prędkość

    Wysoka elastyczność

    Potężne funkcje


    • PGMB
    • PGMB

NAJWAŻNIEJSZE



Projekt belki kroczącej z ruchomym stołem roboczym


Stół roboczy jest ruchomy (oś X), wrzeciono porusza się wzdłuż belki (oś Y), a suwak porusza się w górę iw dół (oś Z), belka porusza się w górę i w dół wzdłuż kolumny (oś W)


Duży obszar roboczy dla bardzo wysokiego przedmiotu obrabianego o wysokiej precyzji i sztywności


Ruchoma belka może skutecznie zwiększyć zakres obróbki i zapewnić wygodę obróbki bardzo wysokich detali.

Skok ruchomej belki i suwaka można nakładać na siebie, zachowaj dokładność wrzeciona, na którą nie ma wpływu zbyt duże wysunięcie wrzeciona.










Doskonała w obróbce ciężkiej i sztywnej

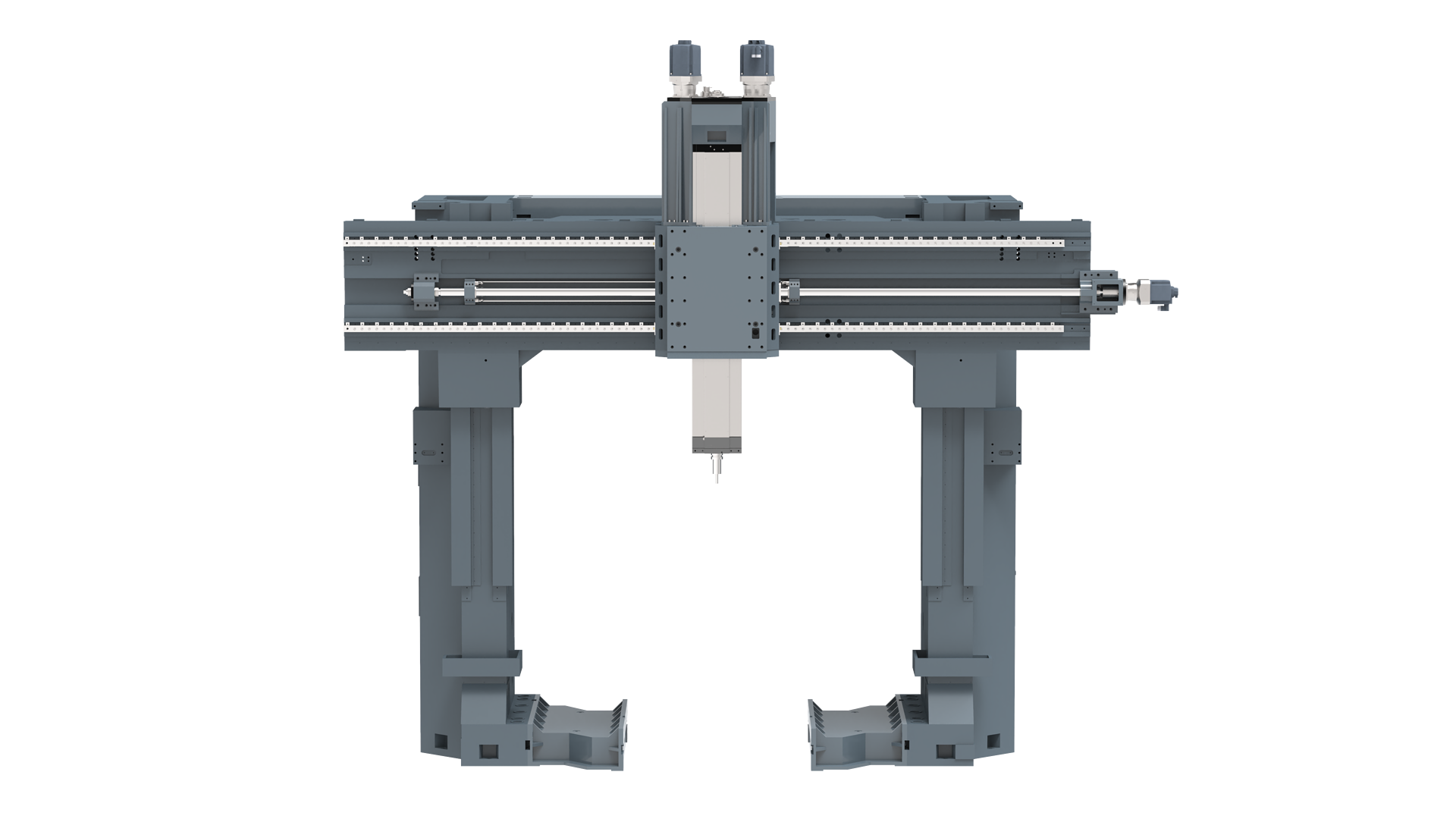

Przyjęcie prostokątnej konstrukcji suwnicy dwukolumnowej, która ma wystarczającą sztywność na obciążenie we wszystkich kierunkach i skrętach, zapewnia wysoką dokładność obróbki w oparciu o wysoką wytrzymałość obróbki.


①Siodło wyposażone jest w 7 suwaków zapewniających dobre właściwości antysejsmiczne

②Odległość od środka wrzeciona do powierzchni prowadnicy osi Y jest niewielka, a moment obrotowy jest mały

③Duży przekrój belki i rozpiętość szyny prowadzącej

④Prowadnica osi Y przyjmuje importowane, wytrzymałe wsparcie prowadnicy


Belka o intensywnej strukturze usztywniającej, posiadająca dobrą odporność na zginanie i przecinanie

Dla belki przyjęto konstrukcję Intensywnie usztywniającą, którą uzyskuje się za pomocą analizy elementów skończonych, która nie ulega łatwo deformacji i zwiększa sztywność.




Wysoka responsywność została osiągnięta dzięki podwójnemu serwonapędowi w osi Z


Podwójny serwomechanizm osi Z realizuje napęd w środku ciężkości, zapewniając równowagę sił (F) po obu stronach, eliminując moment obrotowy generowany podczas jazdy. Wysoka responsywność i synchronizacja są osiągane podczas przyspieszania, dzięki czemu uzyskuje się stabilną dokładność obróbki.


Jednostka wrzeciona o wysokiej wytrzymałości



①Rozsądna pozycja montażowa silnika

Ciepło wytworzone podczas obróbki odprowadzane jest do góry


②Przyjmuje sztywne sprzęgło

Szybsza dynamiczna reakcja


③Łożysko wrzeciona o wyższej wytrzymałości

Przy większej średnicy łożyska wrzeciona struktura wrzeciona jest bardziej stabilna.


④Chłodzenie wrzeciona

Zmniejszenie wpływu nagrzewania się obróbki na dokładność wrzeciona.











Najwyższej klasy system sterowania numerycznego o wysokiej stabilności przetwarzania


Przyjęto system CNC Siemens i Fanuc

Z rozbudowanymi funkcjami i pełnopoziomową transmisją danych

Przyjmuje modułową i otwartą architekturę o wysokiej skalowalności

Zwiększenie elastyczności i wydajności obrabiarki


PODSTAWOWE INFORMACJE

· Maszyna integruje zaawansowane funkcje wiercenia, frezowania, wytaczania, poszerzania, rozwiercania, gwintowania na sztywno, interpolacji liniowej, interpolacji łukowej, interpolacji spiralnej, dopełniacza, powiązania trójwspółrzędnego.

· Obróbka różnych elementów metalowych, takich jak duże części, części płytowe, części skorupowe, formy i inne części precyzyjne.

· Szeroko stosowany w branżach takich jak przemysł stoczniowy, energetyka, maszyny ciężkie, produkcja form itp.





KONFIGURACJA

Standardowa konfiguracja


System CNC Siemens 828D

Całkowicie zamknięty kwadratowy baran

Pole redukcji wrzeciona

System stałej temperatury wrzeciona i reduktora

Centralne urządzenie smarujące

Ochrona dopływu powietrza wrzeciona

Zewnętrzne chłodzenie narzędzi

Automatyczny system usuwania wiórów

Klimatyzacja szafki elektrycznej

Trójkolorowa lampa alarmowa

Urządzenie oświetleniowe maszyny

Oddzielne pokrętło

Stacja przyciskowa

Stacja hydrauliczna


Konfiguracja opcjonalna


System CNC Siemens 840D

System CNC Fanuc 0i-MF PLUS

System CNC Fanuc 31i

24-miejscowy magazyn narzędzi typu dyskowego

Magazyn narzędzi łańcuchowych 32/40/60 miejsc

Zintegrowany magazyn narzędzi 32/40/60 miejsc w pionie i poziomie

Zmieniacz głowic akcesoriów (automatyczny)

Różne akcesoria do frezowania głowic

Chłodziwo przez wrzeciono (TSC)

Sterowanie w pętli zamkniętej enkodera liniowego

Stół obrotowy czwartej osi

Palety wymienne

Kontrola przedmiotu obrabianego

Wykrywanie narzędzi



VIDEO

DANE TECHNICZNE


RzeczyJednostkaPGMB2560/80PGMB3060/80/100
PodróżOś Xmm6200/82006200/8200 /10200
oś Ymm39004400
Oś Zmm1200
Oś Wmm1300
Od końca wrzeciona do stołu roboczegomm0~2350
Odległość dwóch kolumnmm32003700
Stół roboczyRozmiarmm2500*6000/80003000*6000/8000/10000
Maks. Załadujt30/4030/40/45
Szerokość/odległość/liczba rowków teowychmm28-200-1128-200-13
Jednostka wrzecionaRodzaj/Mechaniczny
MockW22/30
Prędkośćobr/min10~4500
Moment obrotowyNm1076/1469
Stożek/BT50
Rama kwadratowamm400*400
PosuwySzybki na X/Y/Z/Wm/min10/15/10/3
Prędkość posuwu cięcia X/Y/Z/Wm/min6/6/6
WymiarWysokość maszynymm8000
Szerokość maszynymm84509200
Długość maszynymm15600/1950015600/19500 /22750
Ciężar maszynyT75/8584/92 /101
