PHA5D 5-osiowe centrum obróbcze do lekkich suwnic bramowych

PHA5D
5-osiowe centrum obróbcze CNC gantry

• Uniwersalne i elastyczne możliwości przetwarzania
• Możliwość wielokątowej, wielokierunkowej obróbki części o specjalnych kształtach

OPIS

DANE TECHNICZNE

VIDEO

SEND A MESSAGE

NAJWAŻNIEJSZE

Wysokowydajna 5-osiowa obróbka symultaniczna Wydajna 5-osiowa obróbka symultaniczna została stworzona w celu uzyskania specjalnych kształtów, wielostronnej obróbki części, osiąga ciągły obrót osi B ± 185° i ciągły obrót osi C ± 320°, aby spełnić wymagania o dużej gładkości różnych części.
	Niska konstrukcja podstawy maszyny, duży zakres obróbki z wysoką dokładnością Niska konstrukcja podstawy maszyny wspierająca jej sztywność, zapewniająca wysoką dokładność obróbki. W połączeniu z dużą powierzchnią przetwórstwa, aby sprostać różnorodnym potrzebom klientów.

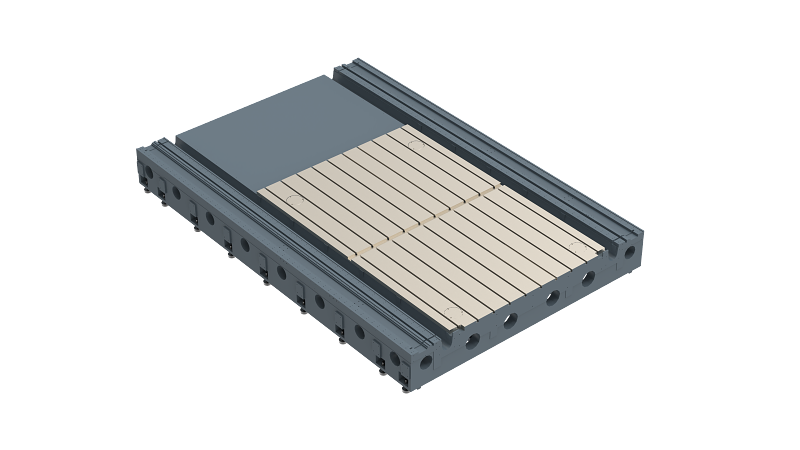

Zintegrowane łoże żeliwne i stół roboczy o dużej zdolności pochłaniania wstrząsów i wysokiej stabilności fizycznej Łoże maszyny i stół roboczy są integralnie odlewane z żeliwa i przechodzą doskonały proces obróbki cieplnej w celu wyeliminowania naprężeń szczątkowych, z silną amortyzacją, aby zachować stabilność i dokładność podczas długotrwałego użytkowania.
	Najwyższej klasy system sterowania numerycznego o wysokiej stabilności przetwarzania • 5-osiowy system Siemens SINUMERIK jest wyposażony • Z rozbudowanymi funkcjami i pełnopoziomową transmisją danych • Przyjmuje modułową i otwartą architekturę o wysokiej skalowalności • Spełnia prawie wszystkie zastosowania obróbki.
Potężna funkcja automatycznego usuwania wiórów Wyposażone są w dwuślimakowe odrzutniki wiórów i łańcuchowy przenośnik wiórów, które zapewniają mocne odprowadzanie wiórów, aby zapewnić terminowe odprowadzanie wiórów z obróbki

PODSTAWOWE INFORMACJE

• Maszyna integruje funkcję frezowania, wiercenia, gwintowania.

• Obróbka różnego rodzaju materiałów aluminiowych, stalowych, miedzianych.

• Szeroko stosowany w obróbce części o specjalnych kształtach w przemyśle lotniczym, motoryzacyjnym i maszynowym.

KONFIGURACJA

STANDARD


Magazyn narzędzi typu parasolowego	Przenośnik wiórów	Wiszący panel sterowania

OPCJONALNY

Oprawy

Enkoder liniowy

Głowica klimatyzacji HSD

VIDEO

DANE TECHNICZNE

	Przedmiotów	Jednostka	PHA5D-CNC3000	PHA5D-CNC6000
Podróż	Oś X	mm	3000	6000
	oś Y	mm	3 osie: 2000
			4 osie: 1400
	Oś Z	mm	600
	Oś B	/	±185°
	Oś C	/	±320°
Stół roboczy	Rozmiar (długość*szerokość)	mm	3000x2000	6000x2000
	Maks. Załaduj	kg.m ²	1000
	Rowek T (Szerokość/odległość od środka)	mm	18/200
Wrzeciono	Rodzaj	/	Zmotoryzowany
	Moc znamionowa(S1/S6)	kW	20/22.3
	Maks. prędkość	obr/min	24000
	Stożek	/	HSK A63
Posuwy	Szybki na X/Y/Z	m/min	40/50/20
	Prędkość posuwu skrawania X/Y/Z	m/min	15
Magazyn narzędzi	Rodzaj	/	Rodzaj parasola
	Pojemność	szt.	12
	Czas od narzędzia do narzędzia	sek	8
Wymiar	Wysokość maszyny	mm	3800
	Obszar pokrycia	mm	6700*6400	9200*4400
	Ciężar maszyny	kg	20000	26000
