• PCD5D

    5-osiowe centrum obróbkowe z ruchomą kolumną o dużym skoku


    Ekspert ds. obróbki profili 5D

    Spełnij nowoczesne elastyczne potrzeby przetwarzania

    Wysoka precyzja 2-osiowa głowica i 5-osiowa jednostka sterująca


    • PCD5D
    • PCD5D

NAJWAŻNIEJSZE

Zaawansowane 5-osiowe przetwarzanie symultaniczne w celu zaspokojenia potrzeb przetwarzania pod wieloma kątami i w wielu kierunkach


Wydajna obróbka 5-osiowa jest zbudowana, aby sprostać specjalnej, wieloaspektowej obróbce, osiąga ciągły obrót osi B ± 185° i ciągły obrót osi C ± 320°, aby wykonać pracę na na górnej stronie oraz na wszystkich bocznych stronach profilu.











Wysokowydajne i szybkie elektrowrzeciono umożliwia ciężką obróbkę detali


Elektrowrzeciono o wysokiej prędkości 24000 obr./min ze stabilnym wyważeniem dynamicznym, wyposażone w uchwyt narzędziowy HSK-A63, umożliwia wykonywanie nawet ciężkich prac z optymalnymi wynikami pod względem dokładności.

Najwyższej klasy system sterowania numerycznego o wysokiej stabilności przetwarzania


5-osiowy system Siemens SINUMERIK 840D jest wyposażony

Z rozbudowanymi funkcjami i pełnopoziomową transmisją danych

Przyjmuje modułową i otwartą architekturę o wysokiej skalowalności

Spełnia prawie wszystkie zastosowania obróbki.









Żeliwne łóżko o dużej zdolności pochłaniania wstrząsów i wysokiej stabilności fizycznej


Stół roboczy i łoże maszyny są jednoczęściowe, odlewane z żelaza, przechodzą doskonały proces obróbki cieplnej w celu wyeliminowania naprężeń szczątkowych, a wystarczające płyty wzmacniające i trzy rzędy podpór zapewniają sztywność grawitacyjną.

Dwuramienna ruchoma konstrukcja kolumny zapewnia wysoką sztywność i precyzję


Zintensyfikowana konstrukcja kolumny z dwoma ramionami przenosi dodatkową siłę mechaniczną z portalu wrzeciona, zapewniając wyjątkową stabilność całej obrabiarki, redukując efekty drgań podczas obróbki z dużą prędkością.



PODSTAWOWE INFORMACJE

Maszyna integruje funkcję frezowania, wiercenia i gwintowania

Obróbka różnych długości profili metalowych, takich jak aluminium, stal, miedź itp.

Szeroko stosowany w przemyśle lotniczym, motoryzacyjnym, produkcji maszyn itp.




KONFIGURACJA

STANDARD




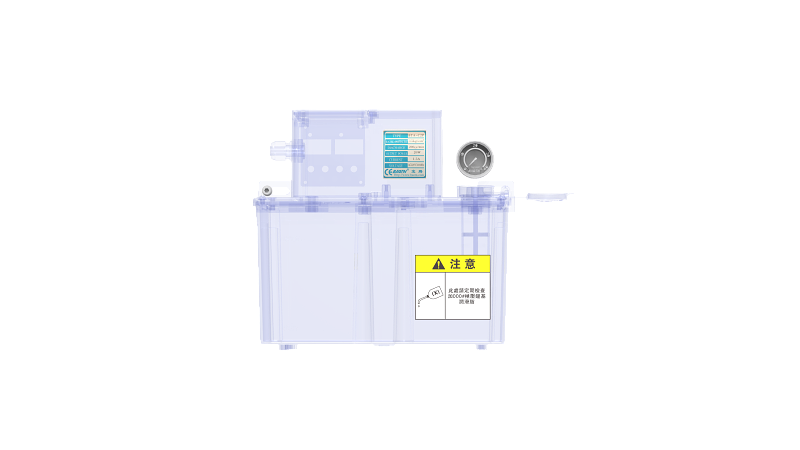

Bamboo hat type tool magazineLubrication systemDouble screws + chain-type chip conveyor


OPCJONALNY





Podwójne głowyStół obrotowy 4 osiGłowica klimatyzacji HSD
FixturesLinear encoderLaser tool setting system


VIDEO

DANE TECHNICZNE


PrzedmiotówJednostkaPCD5D-CNC4012PCD5D-CNC6012
PodróżOś Xmm40006000
oś Ymm1200 (3-osiowe)/900 (4-osiowe)
Oś Zmm500
Oś B/±185°
Oś C/±320°
Stół roboczy
Rozmiar (długość * szerokość)mm4000x12006000x1200
Maksymalne obciążeniekg/ m23800
Rowek T (liczba/szerokość/odległość od środka)mm6/18/200
WrzecionoRodzaj/Zmotoryzowany
Moc(S1/S6)kW20/22.3
Maks. prędkośćobr/min24000
Stożek/HSK-A63
Stawki paszoweSzybki na X/Y/Zm/min40/30/20
Prędkość posuwu skrawania X/Y/Zm/min15
Magazyn narzędziRodzaj/Typ czapki bambusowej
Pojemnośćszt.20
Czas od narzędzia do narzędziasek6
WymiarWysokość maszynymm3600
Obszar pokryciamm9300*350011300*3500
Ciężar maszynykg2200024000
